Трубы ПРОТЕКТ
- хозяйственно-питьевое водоснабжение
- напорное водоотведение
- Описание
- Таблица размеров

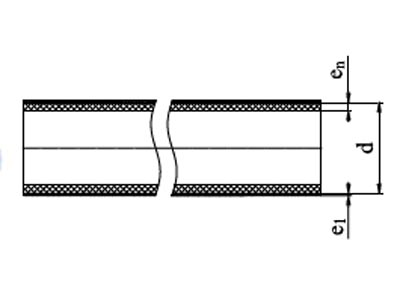

- Чертеж
- Материал: ПЭ 100 или ПЭ 100+
- Сортамент: DN/OD 63 - 1600 мм; PN 10, PN 12.5, PN 16
- Сортамент под заказ: PN 6.3, PN 8, PN 20
- Температура транспортируемой среды: до +40°С
Наличие защитной оболочки у труб серии ПРОТЕКТ позволяет применять их при прокладке без замены грунта обратной засыпки.
Оболочка:
- защищает от процарапывания поверхность труб (при неправильном хранении, транспортировке или монтаже; при открытой прокладке без замены грунта засыпки; при применении бестраншейных методов строительства);
- защищает от УФ-излучения;
- увеличивает стойкость к внутреннему давлению и повышает коэффициент запаса прочности трубопровода;
- упрощает визуальную идентификацию сетей (синий цвет);
- защищает от подделки (сложный технологический процесс производства).
Трубы сертифицированы на применение в сетях питьевого водоснабжения

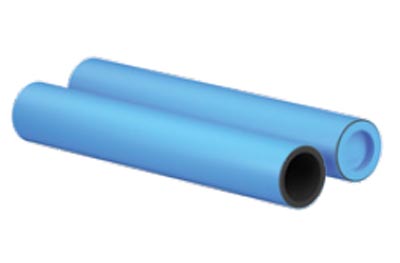

Конструкция: трубы с защитной оболочкой из специальной композиции полипропилена.
Материал оболочки: специальная минералонаполненная свето-и термостабилизированная композиция полипропилена.
Нормативная документация:
ГОСТ 18599-2001
ТУ 22.21.21-019-73011750-2018
EN 12201-2:2011
PAS 1075:2009
Пример условного обозначения трубы ПРОТЕКТ: Труба ПРОТЕКТ ПЭ 100 SDR 17 - 800x47,4x3,0 питьевая ТУ 22.21.21-019-73011750-2018
Система Детект позволяет быстро определить* точное местоположение полимерного трубопровода под водой, под землей или в местах с большим количеством коммуникаций.
* Для определения местоположения сетей используется трассоискатель.
Ключевые характеристики труб серии мультипайп
- Обеспечение длительной и надежной работы трубопроводной системы
- Снижение затрат на эксплуатацию, диагностику и ремонт трубопровода
- Быстрое определение планово-высотного положения полимерных трубопроводов
- Проверка соответствия фактического местонахождения полимерного трубопровода проектному, в т.ч. при бестраншейной прокладке (например, ГНБ)
- Точное определение местоположения искомого полимерного трубопровода в местах с большим количеством коммуникаций,
что позволяет избежать повреждений других коммуникаций (отсутствие необходимости «шурфить») - Защита от подделки

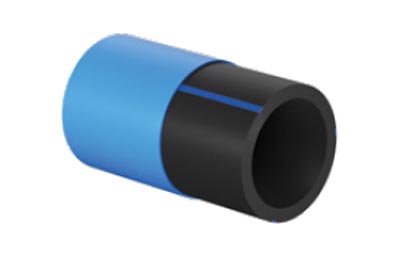

Особенности конструкции труб (тип 1)
Защитная оболочка из термопласта синего цвета. Обеспечивает защиту как от УФ-излучения, так и от повреждений поверхности труб при неправильном хранении, транспортировке, монтаже, бестраншейных методах строительства.
Токопроводящая лента.
Труба соответствует ГОСТ 18599 и производится из ПЭ 100+ / ПЭ 100 и/или ПЭ 100-RC.
Принцип поиска полимерного трубопровода под землей
С помощью специального генератора подается сигнал с определенной частотой на подземный проводник (токопроводящую ленту).
Далее с помощью локатора (трассоискателя) определяется местоположение искомого трубопровода.
Трубы в отрезках по 11,9 м, 12 м, 13 м, другая длина - под заказ; трубы диаметром 63-110 мм.

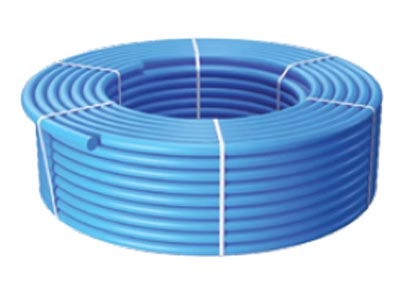

Также изготавливаются в бухтах длиной 100 м или 200 м.
Артикул ПРОТЕКТ | d, мм; DN/OD | SDR* | Толщина стенки еn, мм | Толщина стенки е1, мм | PN | Вес, кг** |
---|---|---|---|---|---|---|
111601063300 | 63 | 13,6 | 4,7 | 0,8-1,3 | 12,5 | 1,08 |
111601063400 | 63 | 17 | 3,8 | 0,8-1,3 | 10 | 0,924 |
111601075400 | 75 | 17 | 4,5 | 0,8-1,3 | 10 | 1,26 |
111601090200 | 90 | 11 | 8,2 | 0,9-1,3 | 16 | 2,43 |
111601090300 | 90 | 13,6 | 6,7 | 0,9-1,3 | 12,5 | 2,06 |
111601090400 | 90 | 17 | 5,4 | 0,9-1,3 | 10 | 1,75 |
111601110200 | 110 | 11 | 10,0 | 0,9-1,5 | 16 | 3,59 |
111601110300 | 110 | 13,6 | 8,1 | 0,9-1,5 | 12,5 | 3,06 |
111601110400 | 110 | 17 | 6,6 | 0,9-1,5 | 10 | 2,60 |
111602125400 | 125 | 17 | 7,4 | 1,0-1,6 | 10 | 3,30 |
111602140400 | 140 | 17 | 8,3 | 1,1-1,6 | 10 | 4,09 |
111602160200 | 160 | 11 | 14,6 | 1,1-1,7 | 16 | 7,45 |
111602160300 | 160 | 13,6 | 11,8 | 1,1-1,7 | 12,5 | 6,26 |
111602160400 | 160 | 17 | 9,5 | 1,1-1,7 | 10 | 5,27 |
111602180400 | 180 | 17 | 10,7 | 1,1-1,7 | 10 | 6,56 |
111602200400 | 200 | 17 | 11,9 | 1,2-1,8 | 8 | 8,60 |
111602225200 | 225 | 11 | 20,5 | 1,3-1,9 | 16 | 14,5 |
111602225300 | 225 | 13,6 | 16,6 | 1,3-1,9 | 12,5 | 12,1 |
111602225400 | 225 | 17 | 13,4 | 1,3-1,9 | 10 | 10,2 |
111602250200 | 250 | 11 | 22,7 | 1,4-2,1 | 16 | 17,7 |
111602250300 | 250 | 13,6 | 18,4 | 1,4-2,1 | 12,5 | 14,9 |
111602250400 | 250 | 17 | 14,8 | 1,4-2,1 | 10 | 12,5 |
111602280200 | 280 | 11 | 25,4 | 1,4-2,2 | 16 | 22,1 |
111602280300 | 280 | 13,6 | 20,6 | 1,4-2,2 | 12,5 | 18,6 |
111602280400 | 280 | 17 | 16,6 | 1,4-2,2 | 10 | 15,5 |
111603315200 | 315 | 11 | 28,6 | 1,5-2,3 | 16 | 27,8 |
111603315300 | 315 | 13,6 | 23,2 | 1,5-2,3 | 12,5 | 23,4 |
111603315400 | 315 | 17 | 18,7 | 1,5-2,3 | 10 | 19,5 |
111603355200 | 355 | 11 | 32,2 | 1,6-2,4 | 16 | 35,2 |
111603355300 | 355 | 13,6 | 26,1 | 1,6-2,4 | 12,5 | 29,5 |
111603355400 | 355 | 17 | 21,1 | 1,6-2,4 | 10 | 24,7 |
111603400200 | 400 | 11 | 36,3 | 1,8-2,6 | 16 | 44,6 |
111603400300 | 400 | 13,6 | 29,4 | 1,8-2,6 | 12,5 | 37,3 |
111603400400 | 400 | 17 | 23,7 | 1,8-2,6 | 10 | 31,1 |
111603450200 | 450 | 11 | 40,9 | 1,9-2,8 | 16 | 56,3 |
111603450300 | 450 | 13,6 | 33,1 | 1,9-2,8 | 12,5 | 47,1 |
111603450400 | 450 | 17 | 26,7 | 1,9-2,8 | 10 | 39,2 |
111603500200 | 500 | 11 | 45,4 | 2,0-3,0 | 16 | 69,3 |
111603500300 | 500 | 13,6 | 36,8 | 2,0-3,0 | 12,5 | 58,0 |
111603500400 | 500 | 17 | 29,7 | 2,0-3,0 | 10 | 48,3 |
111603560200 | 560 | 11 | 50,8 | 2,2-3,2 | 16 | 86,5 |
111603560300 | 560 | 13,6 | 41,2 | 2,2-3,2 | 12,5 | 72,5 |
111603560400 | 560 | 17 | 33,2 | 2,2-3,2 | 10 | 60,3 |
111603630200 | 630 | 11 | 57,2 | 2,5-3,5 | 16 | 110 |
111603630300 | 630 | 13,6 | 46,3 | 2,5-3,5 | 12,5 | 91,6 |
111603630400 | 630 | 17 | 37,4 | 2,5-3,5 | 10 | 76,2 |
111604710200 | 710 | 11 | 64,5 | 3,0-5,0 | 16 | 141 |
111604710300 | 710 | 13,6 | 52,2 | 3,0-5,0 | 12,5 | 118 |
111604710400 | 710 | 17 | 42,1 | 3,0-5,0 | 10 | 98,1 |
111604710700 | 710 | 26 | 27,2 | 3,0-5,0 | 6,3 | 68,0 |
111604800200 | 800 | 11 | 72,6 | 3,0-5,0 | 16 | 178 |
111604800300 | 800 | 13,6 | 58,8 | 3,0-5,0 | 12,5 | 148 |
111604800400 | 800 | 17 | 47,4 | 3,0-5,0 | 10 | 124 |
111604800700 | 800 | 26 | 30,6 | 3,0-5,0 | 6,3 | 84,9 |
111604900200 | 900 | 11 | 81,7 | 3,0-5,0 | 16 | 223 |
111604900300 | 900 | 13,6 | 66,1 | 3,0-5,0 | 12,5 | 186 |
111604900400 | 900 | 17 | 53,3 | 3,0-5,0 | 10 | 155 |
111604900700 | 900 | 26 | 34,4 | 3,0-5,0 | 6,3 | 106 |
111604910200 | 1000 | 11 | 90,8 | 3,0-5,0 | 16 | 274 |
111604910300 | 1000 | 13,6 | 73,5 | 3,0-5,0 | 12,5 | 229 |
111604910400 | 1000 | 17 | 59,3 | 3,0-5,0 | 10 | 189 |
111604910700 | 1000 | 26 | 38,2 | 3,0-5,0 | 6,3 | 129 |
111604912300 | 1200 | 13,6 | 88,2 | 3,0-5,0 | 12,5 | 326 |
111604912400 | 1200 | 17 | 71,1 | 3,0-5,0 | 10 | 270 |
111604912600 | 1200 | 21 | 57,2 | 3,0-5,0 | 8 | 223 |
111604912700 | 1200 | 26 | 45,9 | 3,0-5,0 | 6,3 | 184 |
111604914400 | 1400 | 17 | 83,0 | 3,0-5,0 | 10 | 364 |
111604914600 | 1400 | 21 | 66,7 | 3,0-5,0 | 8 | 300 |
111604914700 | 1400 | 26 | 53,5 | 3,0-5,0 | 6,3 | 246 |
111604916400 | 1600 | 17 | 94,8 | 3,0-5,0 | 10 | 473 |
111604916600 | 1600 | 21 | 76,2 | 3,0-5,0 | 8 | 389 |
111604916700 | 1600 | 26 | 61,2 | 3,0-5,0 | 6,3 | 319 |
* Изготовление труб с другими SDR - под заказ
** Вес указан для справки. Вес 1 м труб рассчитан при средней плотности композиции полиэтилена 959 кг/м3 и композиции полипропилена 1000 кг/м3 с учетом половины основных допусков на толщину стенки и средний наружный диаметр.
